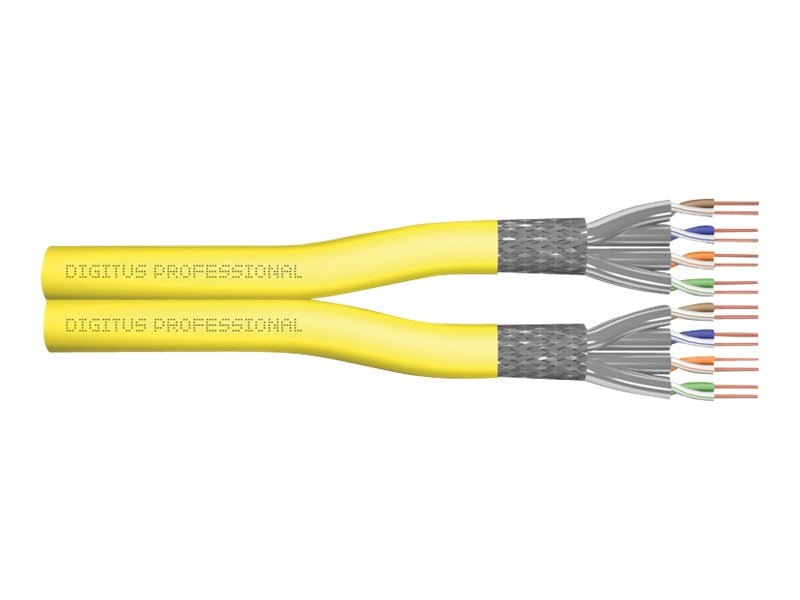

Das DIGITUS Professional Cat.7A S/FTP Verlegekabel zeichnet sich durch folgenden Kabelaufbau aus 4x2x AWG22/1 und erreicht eine Übertragunsfrequenz von bis zu 1500 MHz. Der halogenfreie Kabelmantel ist konform zu der Norm IEC 60332-3-24, FRNC-C, LSZH-3 und der BauPVO Euroklasse Cca. Das Kabel ist für die strukturierte Gebäudeverkabelung im sekundären und tertiären Bereich geeignet. Konform zu den Normen ISO/IEC 11801, DIN EN 50173, DIN EN 50288-9-1.
Produktfeatures
· 10GBit Ethernet
· 1500 MHz Übertragungsfrequenz
· Permanent Link zertifiziert
· PoE Power over Ethernet Unterstützung
· BauPVO Klasse Cca-s1a d1 a1
· GHMT PVP zertifiziert
· Physikalische Eigenschaften
· Leiter: Blanker Kupferdraht, AWG 22/1
· Isolierung: SFS-PE (geschäumter Polyethylen-Mantel)
· Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren
· Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß
· Abschirmung der Einzelpaare: Aluminiumkaschierte Polyesterfolie, deckt 100% ab
· Gesamtschirmung: Kupfergeflecht
· Außenmantel: Dca bis CCA gem. EN 50575
· Außenmantelstärke (nominal): 0,60 mm (CCA)
· Außenmantelfarbe: Gelb (RAL 1028)
· Mechanische Eigenschaften
· Zugentlastung: 150 N max.
· Dynamischer Biegeradius: 8x AD mm min.
· Statischer Biegeradius: 4x AD mm min.
· Transport- und Lagertemperaturbereich: -20 °C bis zu +75 °C
· Betriebstemperaturbereich: -20 °C bis zu +60 °C
· Installationstemperaturbereich: 0 °C bis zu +50 °C
· Außendurchmesser Simplex (nominal): 8,0 mm (CCA)
· Gewicht (kg/km): 68,0 kg (CCA)
· Elektrische Eigenschaften
· Impedanz: 100 ± 5 Ohm @ 1-1000 MHz
· Kapazität: 40 pF/m nominal @ 1 KHz
· Kapazitätsunsymmetrie (Paar-Erde): 1,6 pF/m max. @ 1 KHz
· Isolationswiderstand: 5 GOhm x km min.
· Gleichstromwiderstand: 72 Ohm/km max. (2% max. unbalancierter Widerstand)
· Schleifenwiderstand: 147 Ohm/km max. (2% max. unbalancierter Widerstand)
· Betriebsspannung: 72 Vdc max.
· Einfügedämpfung: 80 dB
· Phasenverzögerung: 450 nS/100 m max.
· Laufzeitverzögerung: 10 nS/100 m max.
· Trennklasse: d gem. EN 50174-2
· NVP: 75 %
