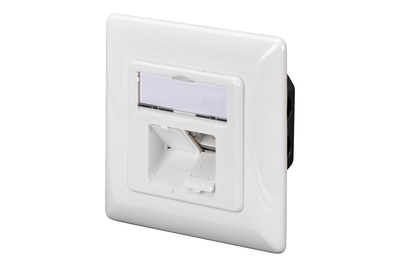

Die geschirmten CAT 6 Datenanschlussdosen von DIGITUS® sind zertifiziert nach CAT 6 EIA/TIA 568 und ISO/IEC 11801, EN 50173. Kabelinstallation erfolgt über LSA-Leisten, farbcodiert nach EIA/TIA 568 B bei horizontaler Kabeleinführung. Alle Datenanschlussdosen von DIGITUS® sind erhältlich als Unterputz-oder Aufputzversion.
Produktfeatures
· Unterputz Design und horizontaler Kabeleingang sorgen für eine ordentliche Installation
· Gewährleistete Sicherheit durch komplett geschirmte RJ45-Buchsen und LSA-Leisten
· Die Buchsen sind um 40° gedreht, was das Einstecken von Patchkabeln vereinfacht
· Übertragungseigenschaft: Kategorie 6
· Anwendungsbereiche: Bis zu 250 MHz, 1GBase-T
· Normen: ISO/IEC 11801 3rd Ed., EN 50173-1, EIA/TIA 568-C
· Generelle Eigenschaften:
· Geeignet für den Einbau im Brüstungskanal, Unterputz & Aufputz
· RJ45-Buchsen, 8P8C
· Kabelinstallation über LSA-Leisten, farbcodiert nach EIA/TIA 568 A & B
· Integrierte Zugentlastung für Installationskabel
· Komplettschirmung der RJ45-Buchsen und der LSA-Leisten durch voll umschließendes Metalldruckguss-Gehäuse
· Zugentlastender 40°-Buchsenwinkel für Rangierkabel
· Zentralplatte: 50 x 50 mm
· Rahmen: 80 x 80 mm
· Zentralplatte mit integrierten Staubschutzklappen
· Designfähig zu den gängigen Schalterprogrammen
· Technische Eigenschaften:
· Material Gehäuse: Metalldruckguss-Gehäuse
· Material RJ45-Buchse: ABS UL 94V-0
· Kontakt RJ45-Buchse: Vernickeltes Phosphor-Bronze, 0,5 vergoldeter Kontakt
· RJ-45-Schirmung: Vernickeltes Bronze
· LSA-Schneidklemme: Krone LSA+, UL 94V-2, verzinktes Phosphor-Bronze
· Leiterplatte: FR4, UL 94V-0
· Physikalische Eigenschaften:
· Einsteckkraft: 30N max. (IEC 60603-7-5)
· Zugbelastung: 7,7 kg zwischen Buchse und Stecker
· Betriebstemperatur: -20° C bis +70 °C (ISO/IEC 11801, EN 50173-1, ANSI/TIA/EIA 568 C)
· Steckzyklus Buchse: > 750 gem. ISO/IEC 11801, IEC 60603-7-5
· Klemme: > 200 gem. ISO/IEC 11801, IEC 60603-7-5
· Aderaufnahme: 22-26 AWG Massiv-und Litzenleiter
· Isolationswiderstand: > 500 MOhm
· Kontaktwiderstand: < 20 MilliOhm
· Spannungsfestigkeit: 1000 VDC (Kontakt/Kontakt), 1500 VDC (Kontakt/Masse)
· Nicht Kompatibel mit R&M freenet Patchkabel
· Farbe: Weiß RAL9003

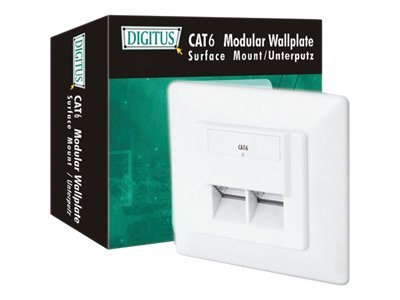

Lieferumfang
· Datendose
· Installationsanleitung
